之前小編跟大家講過蘇州點邁定制開發的繞線監控管理系統得一些特點，還有繞包在線SPC系統得登錄過程以及管理人員的操作界面還有操作人員的主界面。那么今天小編今天就給大家介紹繞線監控管理系統的菜單欄的主要功能以及操作流程！

1. 菜單欄功能介紹及操作流程

繞包在線SPC系統主界面提供以下菜單欄選項：

系統

主要提供【配置】、【修改密碼】及【退出系統】功能。配置窗口中可進行數據庫的配置和基本參數的配置。數據庫配置選項卡中可對數據庫IP地址、數據庫用戶名及數據庫密碼進行設置。基本參數選項卡中可對數據控制圖上下限、控制圖中心線、默認采樣時間間隔、產線分組號及默認打印機進行設置。

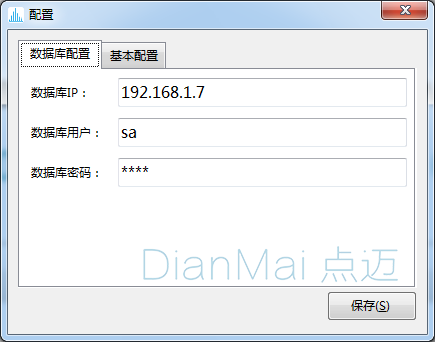

第一步：點擊【系統】菜單選項下的【配置】選項，進行數據庫配置，輸入正確的數據庫IP地址、數據庫用戶名及密碼，確認無誤后單擊【保存】

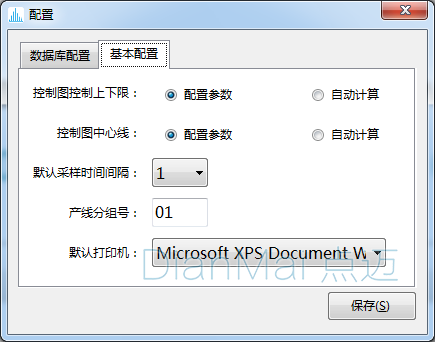

第二步：選擇【基本配置】選項卡，進行數據控制圖上下限、控制圖中心線、默認采樣時間間隔、產線分組號及默認打印機的基本配置。說明，當點擊【保存】按鈕后，主界面的采樣時間間隔會根據【基本配置】選項卡中的默認采樣時間間隔發生改變。

用戶

提供【新建用戶】和【用戶管理】功能。用戶管理窗口中可對用戶名和姓名進行模糊查詢及快捷創建新用戶。雙擊用戶詳細信息可對用戶進行編輯和刪除操作。

第一步：點擊【用戶】菜單欄下的【新建用戶】選項彈出新建用戶界面，輸入用戶名，密碼，姓名，電子郵箱，座機號碼，手機號及選擇權限和是否有效操作。注：用戶名和密碼不能為中文，電子郵箱標準格式，座機號碼標準格式，手機號碼標準格式，鍵入有誤則無法進行創建用戶。

第二步：點擊【用戶】菜單欄下【用戶管理】選項，輸入需要查找的用戶名或姓名，點擊【查詢】按鈕進行查詢操作。

第三步：雙擊需要修改或刪除的用戶信息所在的行的任意單元格，彈出修改用戶信息界面。進行相應的修改或刪除操作，操作無誤后點擊【保存】按鈕。

班次

提供【新建班次】和【班次管理】功能。班次管理窗口中可對班次編號和班次名稱進行模糊查詢及快捷創建新班次。雙擊班次詳細信息可對班次詳細信息進行編輯和刪除操作。

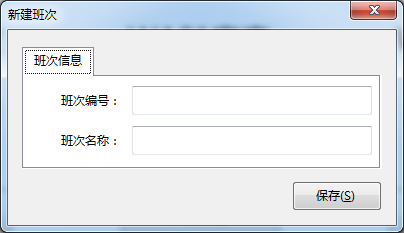

第一步：點擊【班次】菜單欄下的【新建班次】選項，彈出新建班次界面，輸入班次編號，班次名稱，確定無誤后，點擊【保存】按鈕。

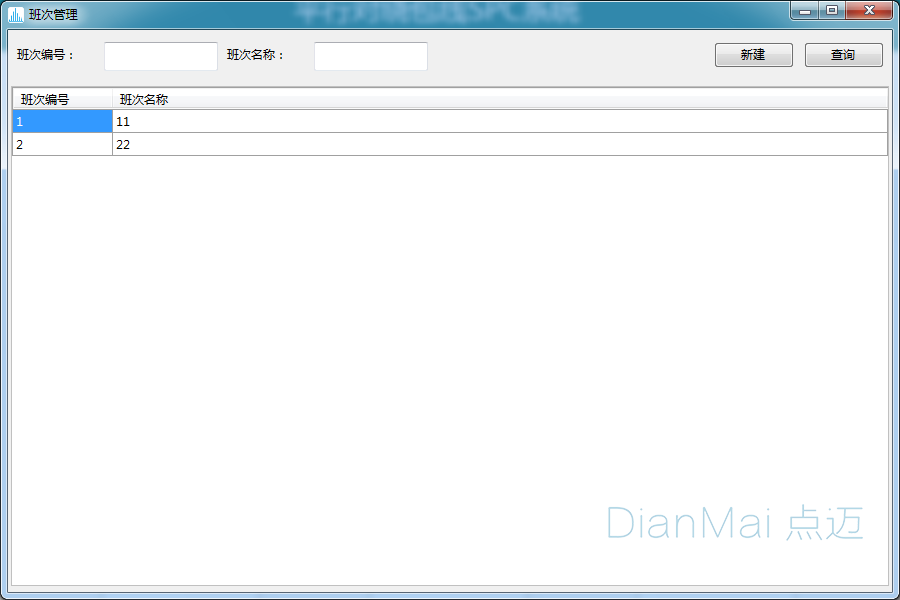

第二步：點擊【班次】菜單欄下的【班次管理】選項，彈出班次管理界面，選擇輸入班次編號或班次名稱后，點擊【查詢】按鈕可進行模糊查詢操作。

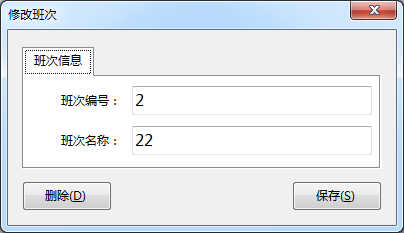

第三步：雙擊需要修改或刪除的班次信息所在的行的任意單元格，彈出修改班次信息界面。進行相應的修改或刪除操作，操作無誤后點擊【保存】按鈕。

線材

提供【新建線材】和【線材管理】兩個功能，線材管理窗口中可對產品編號進行模糊查詢及快捷創建新線材。雙擊線材詳細信息可對線材詳細信息進行編輯和刪除操作。

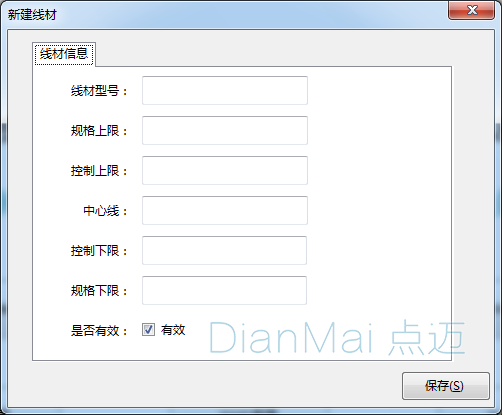

第一步：點擊【線材】菜單欄下的【新建線材】選項，彈出新建線材界面，輸入線材型號、規格上限、控制上限、中心線、控制下限、規格下限及選擇有效性單選框，確定無誤后，點擊【保存】按鈕。

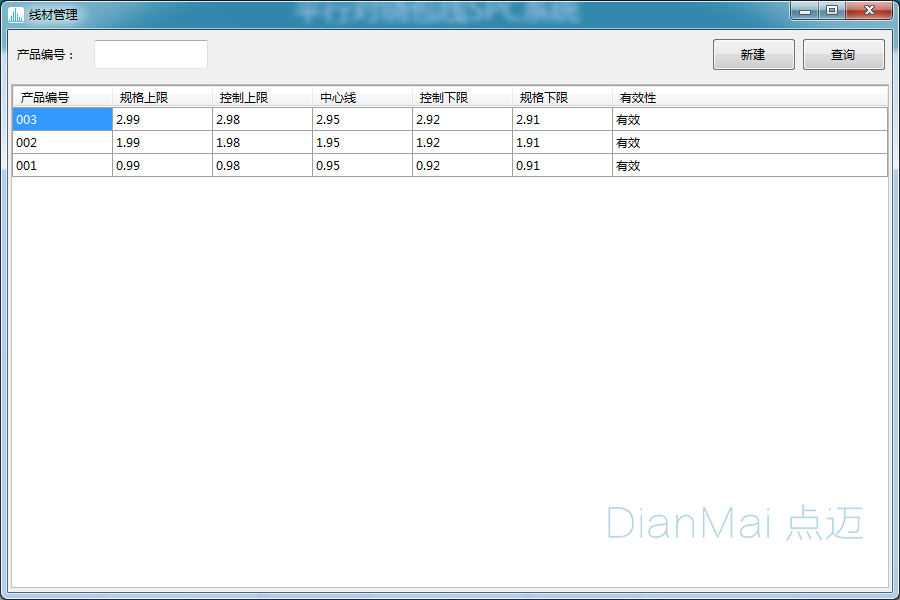

第二步：點擊【線材】菜單欄下的【線材管理】選項，彈出線材管理界面，輸入產品編號后，點擊【查詢】按鈕可進行模糊查詢操作。

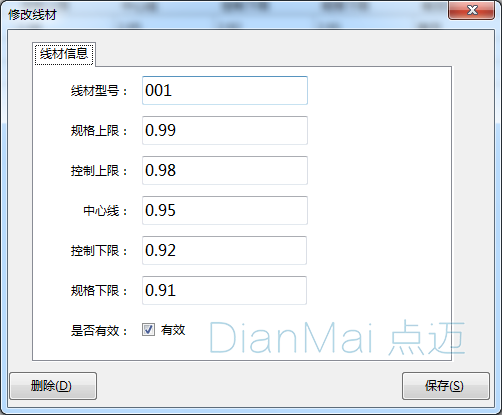

第三步：雙擊需要修改或刪除的線材信息所在的行的任意單元格，彈出修改線材信息界面。進行相應的修改或刪除操作，操作無誤后點擊【保存】按鈕。

生產線

提供如下功能選項：

【新建生產線】：用于錄入新的生產線操作。

【生產線管理】：可根據產線編號和產線名稱進行模糊查詢。雙擊單條生產線記錄信息可對生產線進行刪除和編輯操作。

【新建生產線分組】：用于錄入新的生產線分組操作。

【生產線分組管理】：可根據分組編號和分組名稱進行模糊查詢。雙擊單條分組記錄信息可對分組進行刪除和編輯操作。

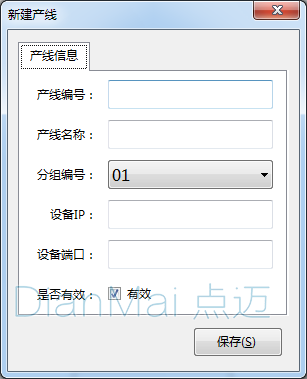

第一步：點擊【生產線】菜單欄下的【新建生產線】選項，彈出新建產線界面，輸入產線編號、產線名稱、設備IP、設備端口、選擇分組編號下拉框及有效性單選框，確定無誤后，點擊【保存】按鈕。

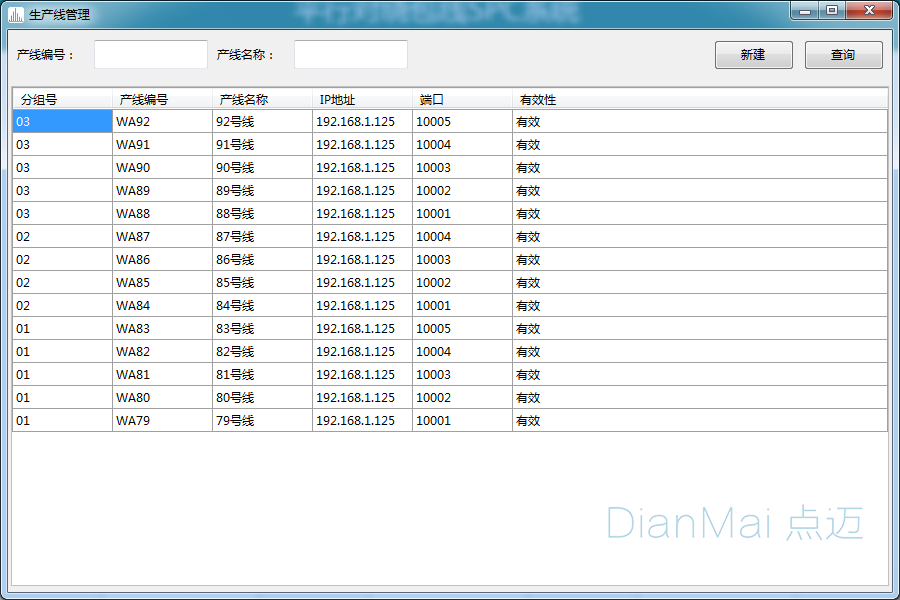

第二步：點擊【生產線】菜單欄下的【生產線管理】選項，彈出生產線管理界面，輸入產品編號或產線名稱后，點擊【查詢】按鈕可進行模糊查詢操作。

第三步：雙擊需要修改或刪除的生產線信息所在的行的任意單元格，彈出修改產線信息界面。進行相應的修改或刪除操作，操作無誤后點擊【保存】按鈕。

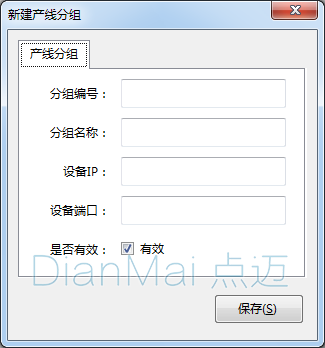

第四步：點擊【生產線】菜單欄下的【新建生產線分組】選項，彈出新建產線分組界面，輸入分組編號、分組名稱、設備IP、設備端口、選擇有效性單選框，確定無誤后，點擊【保存】按鈕。

第五步：點擊【生產線】菜單欄下的【生產線分組管理】選項，彈出生產線分組管理界面，輸入分組編號或分組名稱后，點擊【查詢】按鈕可進行模糊查詢操作。

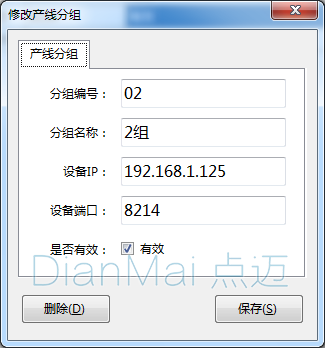

第六步：雙擊需要修改或刪除的生產線分組信息所在的行的任意單元格，彈出修改產線分組信息界面。進行相應的修改或刪除操作，操作無誤后點擊【保存】按鈕。

數據查詢

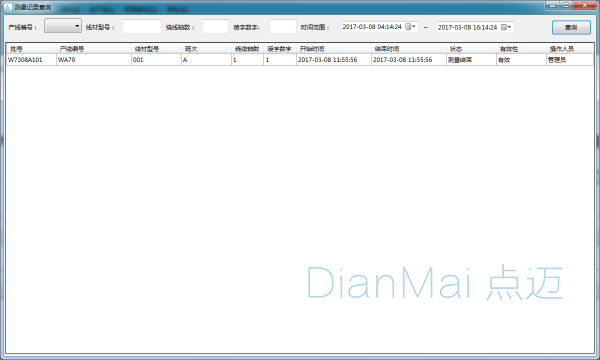

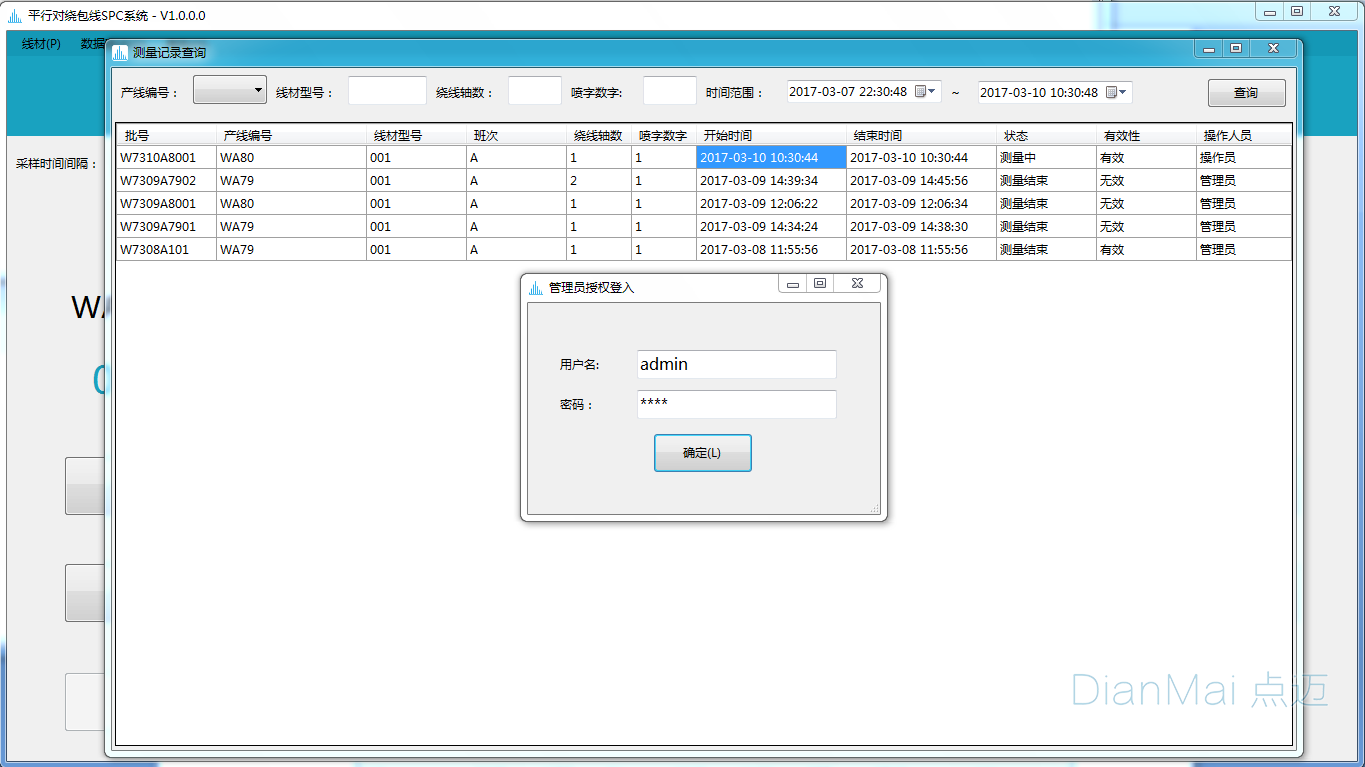

提供【測試結果查詢】和【測試記錄查詢】兩個功能。【測試結果查詢】可根據線材型號、產線編號及時間范圍進行模糊查詢批號、產線編號、線材型號、班次、噴字序號、繞線軸數、測量值、測量時間及有效性的記錄信息。可進行報表導出操作，不可對測試結果進行修改刪除操作。【測試記錄查詢】可根據產線編號、線材型號、繞線軸數、噴字數字及時間范圍進行模糊查詢批號、產線編號、線材型號、班次、繞線軸數、噴字數字、開始時間、結束時間、狀態、有效性及操作人員的記錄信息。時間范圍默認查詢12小時之內的測試記錄信息。測試記錄信息中的記錄信息可通過雙擊打開修改測試記錄信息的內容及刪除操作，但在狀態為測量中的記錄無法刪除，刪除按鈕無效。

第一步：點擊【數據查詢】菜單欄下的【測量結果查詢】選項，彈出測量結果查詢界面，選擇輸入線材型號、選擇產線編號、開始時間及結束時間操作，確定無誤后，點擊【查詢】按鈕進行查詢操作。
